Android Framework（三）——应用程序进程启动流程

注意（WARNING）：本文含有大量AOSP源码，阅读过程中如出现头晕、目眩、恶心、犯困等症状属正常情况，作者本人亦无法避免症状产生，故不承担任何法律责任。

本文所贴源码全部来自 Android API 29 Platform，即 Android 10.0。

阅读本文需要有一定的C/C++基础。

要想启动一个应用程序，首先要保证这个应用程序所需要的应用程序进程已经启动。

在上两篇文章中我们分别讨论了系统关键进程的启动和Activity的启动流程，已经清楚了两个事实：

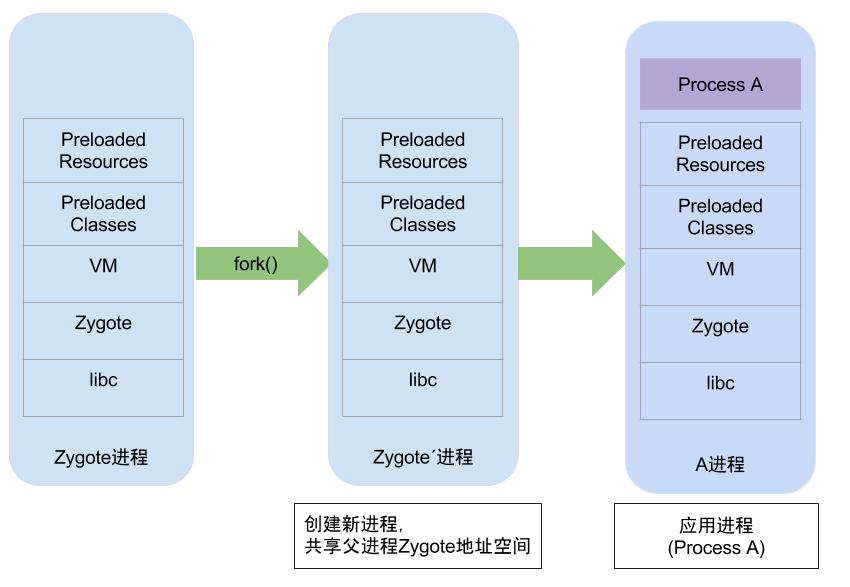

  1. 应用程序进程由Zygote通过fork自身来创建。
  2. Activity启动时将会优先检查应用程序对应进程是否已经存在并且正在运行。

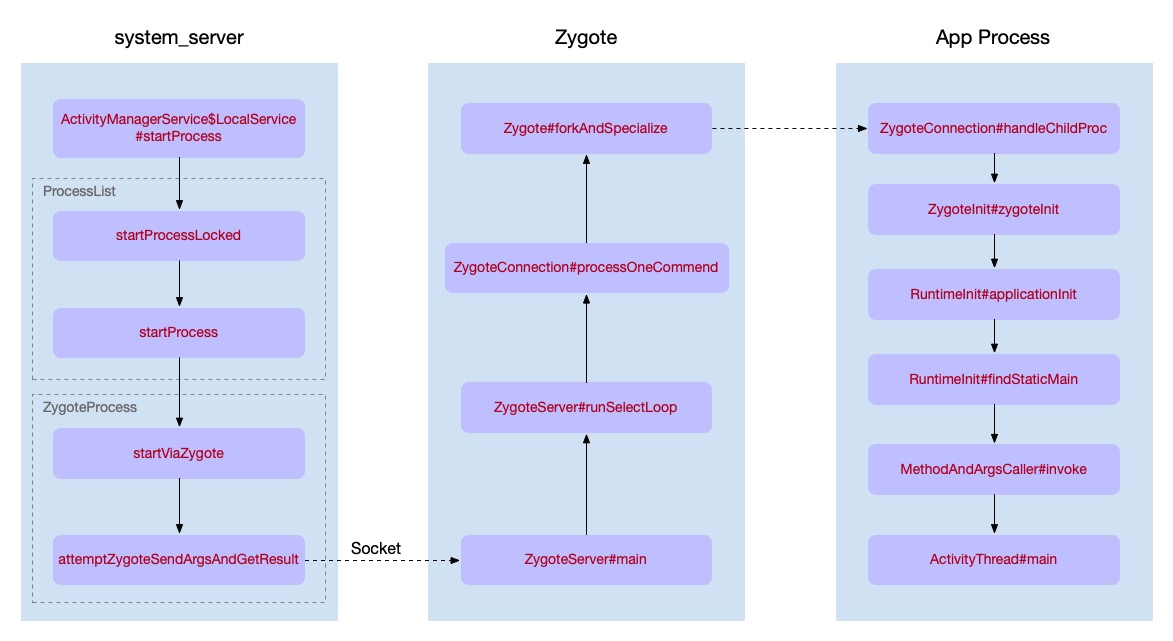

也就是说整个过程至少有SystemServer、Zygote和目标App进程三个进程参与。

下面将会分为三个部分来介绍，分别是AMS发送创建App进程请求、Zygote接收请求并创建App进程、App进程初始化。

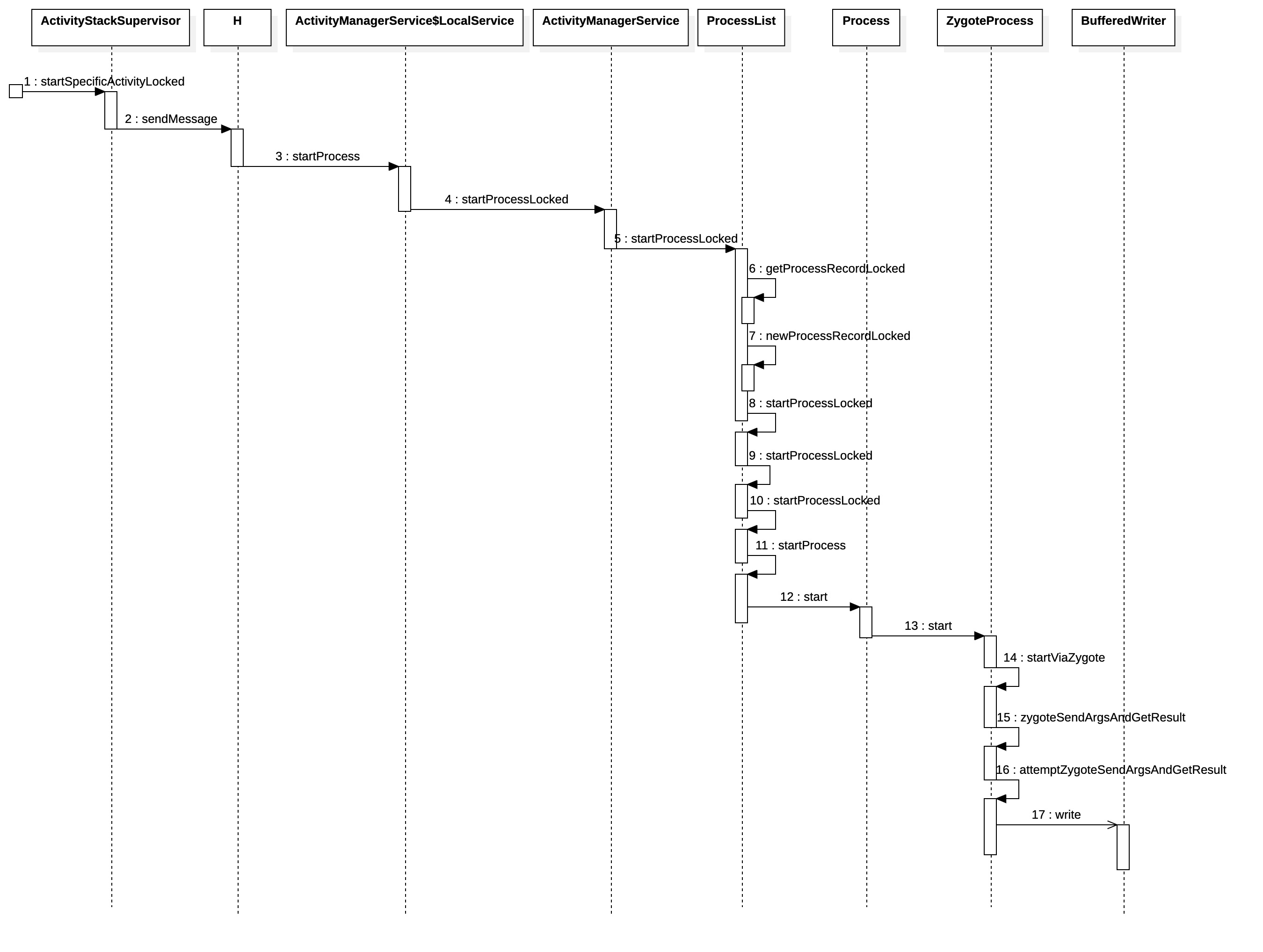

AMS发送创建App进程请求

在上篇文章中，ActivityStackSupervisor在执行startSpecificActivityLocked方法时，将会检查App进程是否正在执行，我们从这里继续。

ActivityStackSupervisor#startSpecificActivityLocked

frameworks/base/services/core/java/com/android/server/wm/ActivityStackSupervisor.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void startSpecificActivityLocked(ActivityRecord r, boolean andResume, boolean checkConfig) {
    // 通过ATMS获取目标进程的WindowProcessController对象
    // WindowProcessController用于ActivityManager与WindowManager同步进程状态
    // 如果wpc为空，则表示对应进程不存在或者未启动
    final WindowProcessController wpc =
            mService.getProcessController(r.processName, r.info.applicationInfo.uid);

    try {
        ···
        // 如果对应App进程还未启动
        // 通过handler发送消息启动进程
        final Message msg = PooledLambda.obtainMessage(
                ActivityManagerInternal::startProcess, mService.mAmInternal, r.processName,
                r.info.applicationInfo, knownToBeDead, "activity", r.intent.getComponent());
        mService.mH.sendMessage(msg);
    } finally {
        Trace.traceEnd(TRACE_TAG_ACTIVITY_MANAGER);
    }
}

此处的mService为ActivityTaskManagerService对象，调用它的getProcessController返回一个WindowProcessController对象，当目标进程未启动时为null。

如果wpc为null，那么就会使用PooledLambda#obtainMessage来获得一个Message，使用主线程Handler将这条消息发送到主线程中。

PooledLambda这个类采用了池化技术，用于构造可回收复用的匿名函数。其acquire函数将会尝试在对象池中

会Kotlin的同学对于双冒号获取函数引用的语法比较熟悉，在Java中这个特性是在JDK 1.8才出现，ActivityManagerInternal::startProcess这行代码实际上返回的是一个Comsumer对象。

PooledLambda#obtainMessage的源码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/**
  * 参数解释：
  * function：需要封装的方法引用，为Consumer类型
  * arg1：执行此方法的对象，这里为ActivityManagerService$LocalService对象
  * arg2-6：方法执行所需参数
  */
 static <A, B, C, D, E, F> Message obtainMessage(
         HexConsumer<? super A, ? super B, ? super C, ? super D, ? super E, ? super F> function,
         A arg1, B arg2, C arg3, D arg4, E arg5, F arg6) {
     synchronized (Message.sPoolSync) {
         PooledRunnable callback = acquire(PooledLambdaImpl.sMessageCallbacksPool,
                 function, 6, 0, ReturnType.VOID, arg1, arg2, arg3, arg4, arg5, arg6, null, null,
                 null);
         return Message.obtain().setCallback(callback.recycleOnUse());
     }
 }

这段代码实际上就是把ActivityManagerInternal#startProcess方法封装成Callback然后设置到Message中。

由于Handler的callback不为空，那么在分发消息时将会直接执行此Callback，在此例中将会执行PooledLambdaImpl#run方法，继而执行到HexConsumer#invoke方法，从而执行了我们传递过去的方法引用。

下面我们继续分析ActivityManagerInternal#startProcess方法。

ActivityManagerInternal#startProcess

ActivityManagerInternal类是一个抽象类，startProcess也是一个抽象方法，实际由其子类ActivityManagerService$LocalService来实现。

LocalService是ActivityManagerService的一个内部类，来看看其startProcess方法：

frameworks/base/services/core/java/com/android/server/am/ActivityManagerService$LocalService.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
@Override
public void startProcess(String processName, ApplicationInfo info,
        boolean knownToBeDead, String hostingType, ComponentName hostingName) {
    try {
        synchronized (ActivityManagerService.this) {
            startProcessLocked(processName, info, knownToBeDead, 0 /* intentFlags */,
                    new HostingRecord(hostingType, hostingName),
                    false /* allowWhileBooting */, false /* isolated */,
                    true /* keepIfLarge */);
        }
    } finally {
      ...
    }
}

方法中主要是对后续操作加锁，并将hostingType和hostingName封装到HostingRecord对象中。

HostingRecord类用于描述进程的启动信息，这里的hostingType可以是activity、service、broadcast、content provider，这里为“activity”，hostingName是对应的组件名ComponentName。

接着调用了ActivityManagerService中的startProcessLocked方法。

ActivityManagerService#startProcessLocked

frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java

1
2
3
4
5
6
7
8
9
final ProcessRecord startProcessLocked(String processName,
        ApplicationInfo info, boolean knownToBeDead, int intentFlags,
        HostingRecord hostingRecord, boolean allowWhileBooting,
        boolean isolated, boolean keepIfLarge) {
    return mProcessList.startProcessLocked(processName, info, knownToBeDead, intentFlags,
            hostingRecord, allowWhileBooting, isolated, 0 /* isolatedUid */, keepIfLarge,
            null /* ABI override */, null /* entryPoint */, null /* entryPointArgs */,
            null /* crashHandler */);
}

将启动进程任务转发给了mProcessList，mProcessList是一个ProcessList对象：

1
2
3
4
/**
 * Process management.
 */
final ProcessList mProcessList = new ProcessList();

ProcessList是ActivityManager中用于管理进程的类，这个类对于我们理解Android的进程优先级ADJ算法有着重要作用，而理解ADJ可以帮助我们提升应用的存活时间（耍流氓），这部分将会在后面单独出文章讨论。

下面继续跟踪App进程启动。

ProcessList#startProcessLocked

frameworks/base/services/core/java/com/android/server/am/ProcessList.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
@GuardedBy("mService")
final ProcessRecord startProcessLocked(String processName, ApplicationInfo info,
        boolean knownToBeDead, int intentFlags, HostingRecord hostingRecord,
        boolean allowWhileBooting, boolean isolated, int isolatedUid, boolean keepIfLarge,
        String abiOverride, String entryPoint, String[] entryPointArgs, Runnable crashHandler) {
    long startTime = SystemClock.elapsedRealtime();
    ProcessRecord app;
    // 如果进程是孤立进程
    // 此次流程isolated为false
    if (!isolated) {
        // 通过进程名和uid获取对应ProcessRecord对象
        app = getProcessRecordLocked(processName, info.uid, keepIfLarge);
        // 如果请求来自后台进程
        if ((intentFlags & Intent.FLAG_FROM_BACKGROUND) != 0) {
            // 目标进程是否是一个“坏进程”
            // 坏进程是指短时间内连续崩溃两次以上的进程
            // 坏进程从后台启动进程将会直接失败
            if (mService.mAppErrors.isBadProcessLocked(info)) {
                return null;
            }
        } else {
            // 如果请求不是来自后台进程，那么就来自用户了
            // 这时候需要清除目标进程的崩溃计数，让它成为一个“好进程”
            mService.mAppErrors.resetProcessCrashTimeLocked(info);
            if (mService.mAppErrors.isBadProcessLocked(info)) {
                EventLog.writeEvent(EventLogTags.AM_PROC_GOOD,
                        UserHandle.getUserId(info.uid), info.uid,
                        info.processName);
                mService.mAppErrors.clearBadProcessLocked(info);
                if (app != null) {
                    app.bad = false;
                }
            }
        }
    } else {
        // 对于孤立进程，无法再利用已存在的进程
        app = null;
    }

    // 如果满足三种条件时，我们可以复用这个进程：
    // 1、已经存在了对应的ProcessRecord对象，并且pid大于0
    // 2、AMS认为它没有死亡，并且进程没有被杀掉
    // 3、或者进程还没有绑定binder线程（IApplicationThread）
    if (app != null && app.pid > 0) {
        if ((!knownToBeDead && !app.killed) || app.thread == null) {
            app.addPackage(info.packageName, info.longVersionCode, mService.mProcessStats);
            return app;
        }

        // 不满足上面的三种条件，说明ProgressRecord绑定在之前的进程，杀死并清理这个进程
        ProcessList.killProcessGroup(app.uid, app.pid);
        mService.handleAppDiedLocked(app, true, true);
    }

    // 如果app为null，说明目标App进程一定不在运行
    // 新建进程之前先创建好ProgressRecord对象
    if (app == null) {
        app = newProcessRecordLocked(info, processName, isolated, isolatedUid, hostingRecord);
        if (app == null) {
            return null;
        }
        app.crashHandler = crashHandler;
        app.isolatedEntryPoint = entryPoint;
        app.isolatedEntryPointArgs = entryPointArgs;
    } else {
        // 这里对应ProgressRecord绑定在之前的进程的情况
        // 清理之后重新绑定新的包信息
        app.addPackage(info.packageName, info.longVersionCode, mService.mProcessStats);
    }

    // 到这里我们已经确保有了App进程的ProcessRecord对象了
    // 如果系统还没准备好就先添加到等待队列中
    // 当进程为persistent，则isAllowedWhileBooting为true，这次流程为false
    if (!mService.mProcessesReady
            && !mService.isAllowedWhileBooting(info)
            && !allowWhileBooting) {
        if (!mService.mProcessesOnHold.contains(app)) {
            mService.mProcessesOnHold.add(app);
        }
        return app;
    }

    final boolean success = startProcessLocked(app, hostingRecord, abiOverride);
    return success ? app : null;
}

此方法主要是处理目标进程对应的ProcessRecord对象，ProcessRecord是AMS中用来保存进程信息的类，类似于我们上篇文章中的ActivityRecord。

接着又调用了本类中的startProcessLocked方法。

ProcessList#startProcessLocked

frameworks/base/services/core/java/com/android/server/am/ProcessList.java

1
2
3
4
5
final boolean startProcessLocked(ProcessRecord app, HostingRecord hostingRecord,
        String abiOverride) {
    return startProcessLocked(app, hostingRecord,
            false /* disableHiddenApiChecks */, false /* mountExtStorageFull */, abiOverride);
}

此方法主要是配置了默认参数，继续跟进。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
boolean startProcessLocked(ProcessRecord app, HostingRecord hostingRecord,
        boolean disableHiddenApiChecks, boolean mountExtStorageFull,
        String abiOverride) {

    ···

    // 从等待启动的队列中移除
    mService.mProcessesOnHold.remove(app);

    // 设置一大堆调试Flag
    ···

    try {
        try {
            final int userId = UserHandle.getUserId(app.uid);
            // 检查当前包是否可启动
            AppGlobals.getPackageManager().checkPackageStartable(app.info.packageName, userId);
        } catch (RemoteException e) {
            throw e.rethrowAsRuntimeException();
        }

        ···

        // 设置进程的入口类
        final String entryPoint = "android.app.ActivityThread";

        // 启动进程
        return startProcessLocked(hostingRecord, entryPoint, app, uid, gids,
                runtimeFlags, mountExternal, seInfo, requiredAbi, instructionSet, invokeWith,
                startTime);
    } catch (RuntimeException e) {
        mService.forceStopPackageLocked(app.info.packageName, UserHandle.getAppId(app.uid),
                false, false, true, false, false, app.userId, "start failure");
        return false;
    }
}

此方法源码比较长，这里进行了大量删减，它的主要工作是设置App进程挂载外部空间的模式、设置进程的GID，计算RuntimeFlags等。

这里有一行关键代码：

1
final String entryPoint = "android.app.ActivityThread";

在这里设置了进程的入口函数所在类文件。继续跟进。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
@GuardedBy("mService")
boolean startProcessLocked(HostingRecord hostingRecord,
        String entryPoint,
        ProcessRecord app, int uid, int[] gids, int runtimeFlags, int mountExternal,
        String seInfo, String requiredAbi, String instructionSet, String invokeWith,
        long startTime) {
    app.pendingStart = true;
    app.killedByAm = false;
    app.removed = false;
    app.killed = false;
    if (app.startSeq != 0) {
        Slog.wtf(TAG, "startProcessLocked processName:" + app.processName
                + " with non-zero startSeq:" + app.startSeq);
    }
    if (app.pid != 0) {
        Slog.wtf(TAG, "startProcessLocked processName:" + app.processName
                + " with non-zero pid:" + app.pid);
    }
    final long startSeq = app.startSeq = ++mProcStartSeqCounter;
    app.setStartParams(uid, hostingRecord, seInfo, startTime);
    app.setUsingWrapper(invokeWith != null
            || SystemProperties.get("wrap." + app.processName) != null);
    mPendingStarts.put(startSeq, app);

    // AMS设置了异步启动进程
    if (mService.mConstants.FLAG_PROCESS_START_ASYNC) {
        mService.mProcStartHandler.post(() -> {
            try {
                final Process.ProcessStartResult startResult = startProcess(app.hostingRecord,
                        entryPoint, app, app.startUid, gids, runtimeFlags, mountExternal,
                        app.seInfo, requiredAbi, instructionSet, invokeWith, app.startTime);
                synchronized (mService) {
                    handleProcessStartedLocked(app, startResult, startSeq);
                }
            } catch (RuntimeException e) {
                synchronized (mService) {
                    mPendingStarts.remove(startSeq);
                    app.pendingStart = false;
                    mService.forceStopPackageLocked(app.info.packageName,
                            UserHandle.getAppId(app.uid),
                            false, false, true, false, false, app.userId, "start failure");
                }
            }
        });
        return true;
    } else {
        try {
            final Process.ProcessStartResult startResult = startProcess(hostingRecord,
                    entryPoint, app,
                    uid, gids, runtimeFlags, mountExternal, seInfo, requiredAbi, instructionSet,
                    invokeWith, startTime);
            handleProcessStartedLocked(app, startResult.pid, startResult.usingWrapper,
                    startSeq, false);
        } catch (RuntimeException e) {
            app.pendingStart = false;
            mService.forceStopPackageLocked(app.info.packageName, UserHandle.getAppId(app.uid),
                    false, false, true, false, false, app.userId, "start failure");
        }
        return app.pid > 0;
    }
}

这里针对AMS采用同步或者异步的启动方式做了一些工作，最终都会调用startProcess方法。

ProcessList#startProcess

frameworks/base/services/core/java/com/android/server/am/ProcessList.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
private Process.ProcessStartResult startProcess(HostingRecord hostingRecord, String entryPoint,
        ProcessRecord app, int uid, int[] gids, int runtimeFlags, int mountExternal,
        String seInfo, String requiredAbi, String instructionSet, String invokeWith,
        long startTime) {
    try {
        final Process.ProcessStartResult startResult;
        // 是否从webviewZygote创建进程
        // 这种情况下会通过WebViewZygote来启动进程
        if (hostingRecord.usesWebviewZygote()) {
            startResult = startWebView(entryPoint,
                    app.processName, uid, uid, gids, runtimeFlags, mountExternal,
                    app.info.targetSdkVersion, seInfo, requiredAbi, instructionSet,
                    app.info.dataDir, null, app.info.packageName,
                    new String[] {PROC_START_SEQ_IDENT + app.startSeq});
        } else if (hostingRecord.usesAppZygote()) {
            // 是否从AppZygote来创建进程
            final AppZygote appZygote = createAppZygoteForProcessIfNeeded(app);

            startResult = appZygote.getProcess().start(entryPoint,
                    app.processName, uid, uid, gids, runtimeFlags, mountExternal,
                    app.info.targetSdkVersion, seInfo, requiredAbi, instructionSet,
                    app.info.dataDir, null, app.info.packageName,
                    /*useUsapPool=*/ false,
                    new String[] {PROC_START_SEQ_IDENT + app.startSeq});
        } else {
            // 从默认的Zygote中创建进程
            // 本次流程进入这里
            startResult = Process.start(entryPoint,
                    app.processName, uid, uid, gids, runtimeFlags, mountExternal,
                    app.info.targetSdkVersion, seInfo, requiredAbi, instructionSet,
                    app.info.dataDir, invokeWith, app.info.packageName,
                    new String[] {PROC_START_SEQ_IDENT + app.startSeq});
        }
        return startResult;
    } finally {
        Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
    }
}

此方法主要是判断应该由哪个Zygote进程来创建我们的App进程。

一般情况下，我们不指定Zygote进程时，HostingRecord中使用默认Zygote。

1
2
3
public HostingRecord(String hostingType, ComponentName hostingName) {
    this(hostingType, hostingName, REGULAR_ZYGOTE);
}

Process#start方法把进程的启动工作转发给了ZygoteProcess，ZygoteProcess#start又调用了startViaZygote方法，我们直接来到startViaZygote方法中。

ZygoteProcess#startViaZygote

frameworks/base/core/java/android/os/ZygoteProcess.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
private Process.ProcessStartResult startViaZygote(@NonNull final String processClass,
                                                  @Nullable final String niceName,
                                                  final int uid, final int gid,
                                                  @Nullable final int[] gids,
                                                  int runtimeFlags, int mountExternal,
                                                  int targetSdkVersion,
                                                  @Nullable String seInfo,
                                                  @NonNull String abi,
                                                  @Nullable String instructionSet,
                                                  @Nullable String appDataDir,
                                                  @Nullable String invokeWith,
                                                  boolean startChildZygote,
                                                  @Nullable String packageName,
                                                  boolean useUsapPool,
                                                  @Nullable String[] extraArgs)
                                                  throws ZygoteStartFailedEx {
    ArrayList<String> argsForZygote = new ArrayList<>();

    // 设置启动参数
    argsForZygote.add("--runtime-args");
    argsForZygote.add("--setuid=" + uid);
    argsForZygote.add("--setgid=" + gid);
    argsForZygote.add("--runtime-flags=" + runtimeFlags);

    ···

    synchronized(mLock) {
        // 发送参数到Zygote并且获取结果
        return zygoteSendArgsAndGetResult(openZygoteSocketIfNeeded(abi),
                                          useUsapPool,
                                          argsForZygote);
    }
}

该过程主要工作是生成argsForZygote数组，该数组保存了进程的uid、pid、groups、targetSDK、niceName等一系列参数。

ZygoteProcess#zygoteSendArgsAndGetResult

frameworks/base/core/java/android/os/ZygoteProcess.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
private Process.ProcessStartResult zygoteSendArgsAndGetResult(
        ZygoteState zygoteState, boolean useUsapPool, @NonNull ArrayList<String> args)
        throws ZygoteStartFailedEx {
    // 检验参数列表是否合法
    ···

    // 此次流程useUsapPool = true && mUsapPoolEnabled = false
    if (useUsapPool && mUsapPoolEnabled && canAttemptUsap(args)) {
        try {
            return attemptUsapSendArgsAndGetResult(zygoteState, msgStr);
        } catch (IOException ex) {
            // If there was an IOException using the USAP pool we will log the error and
            // attempt to start the process through the Zygote.
            Log.e(LOG_TAG, "IO Exception while communicating with USAP pool - "
                    + ex.getMessage());
        }
    }
    // 本次流程走这里
    return attemptZygoteSendArgsAndGetResult(zygoteState, msgStr);
}

这里出现了一个新名词：UsapPool。UsapPool是Android 10中的一种新机制，主要就是在Zygote里面维护一个进程池，不过android 10中并没有开启此功能，也就是mUsapPoolEnabled参数默认时为false的。

ZygoteProcess#attemptZygoteSendArgsAndGetResult

frameworks/base/core/java/android/os/ZygoteProcess.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
private Process.ProcessStartResult attemptZygoteSendArgsAndGetResult(
        ZygoteState zygoteState, String msgStr) throws ZygoteStartFailedEx {
    try {
        // zygoteState由openZygoteSocketIfNeeded方法返回
        // openZygoteSocketIfNeeded方法方法根据abi类型选择Zygote还是Zygote64的ZygoteState
        // 获取服务端（Zygote）输出流
        final BufferedWriter zygoteWriter = zygoteState.mZygoteOutputWriter;
        // // 获取服务端（Zygote）输入流
        final DataInputStream zygoteInputStream = zygoteState.mZygoteInputStream;

        // 将参数写入Zygote
        zygoteWriter.write(msgStr);
        zygoteWriter.flush();

        Process.ProcessStartResult result = new Process.ProcessStartResult();
        // 获取Zygote返回的结果
        result.pid = zygoteInputStream.readInt();
        result.usingWrapper = zygoteInputStream.readBoolean();

        if (result.pid < 0) {
            throw new ZygoteStartFailedEx("fork() failed");
        }

        return result;
    } catch (IOException ex) {
        zygoteState.close();
        Log.e(LOG_TAG, "IO Exception while communicating with Zygote - "
                + ex.toString());
        throw new ZygoteStartFailedEx(ex);
    }
}

这个方法的主要功能是通过socket通道向Zygote进程发送一个参数列表，然后进入阻塞等待状态，直到远端的socket服务端发送回来新创建的进程pid才返回。

到这里SystemServer所做的前置工作就完成了。

小结

我们来回顾一下本节中SystemServer的主要工作。

SystemServer在启动一个Activity时，会判断Activity对应进程是否存在，不存在则会启动该进程。

进程启动代码由ActivityManagerService$LocalService开始，接着将会转发到ProcessList中。

ProcessList会检查进程是否是孤立进程，尝试获取现有的ProcessRecord对象，并且尝试复用进程。

如果无法复用进程，那么将会继续配置参数启动该进程，其中配置了目标进程的入口类：

1
final String entryPoint = "android.app.ActivityThread";

最终会通过Socket的方式将参数发送到Zygote中，并且阻塞等待返回。

时序图如下所示。

AMS发送进程启动请求

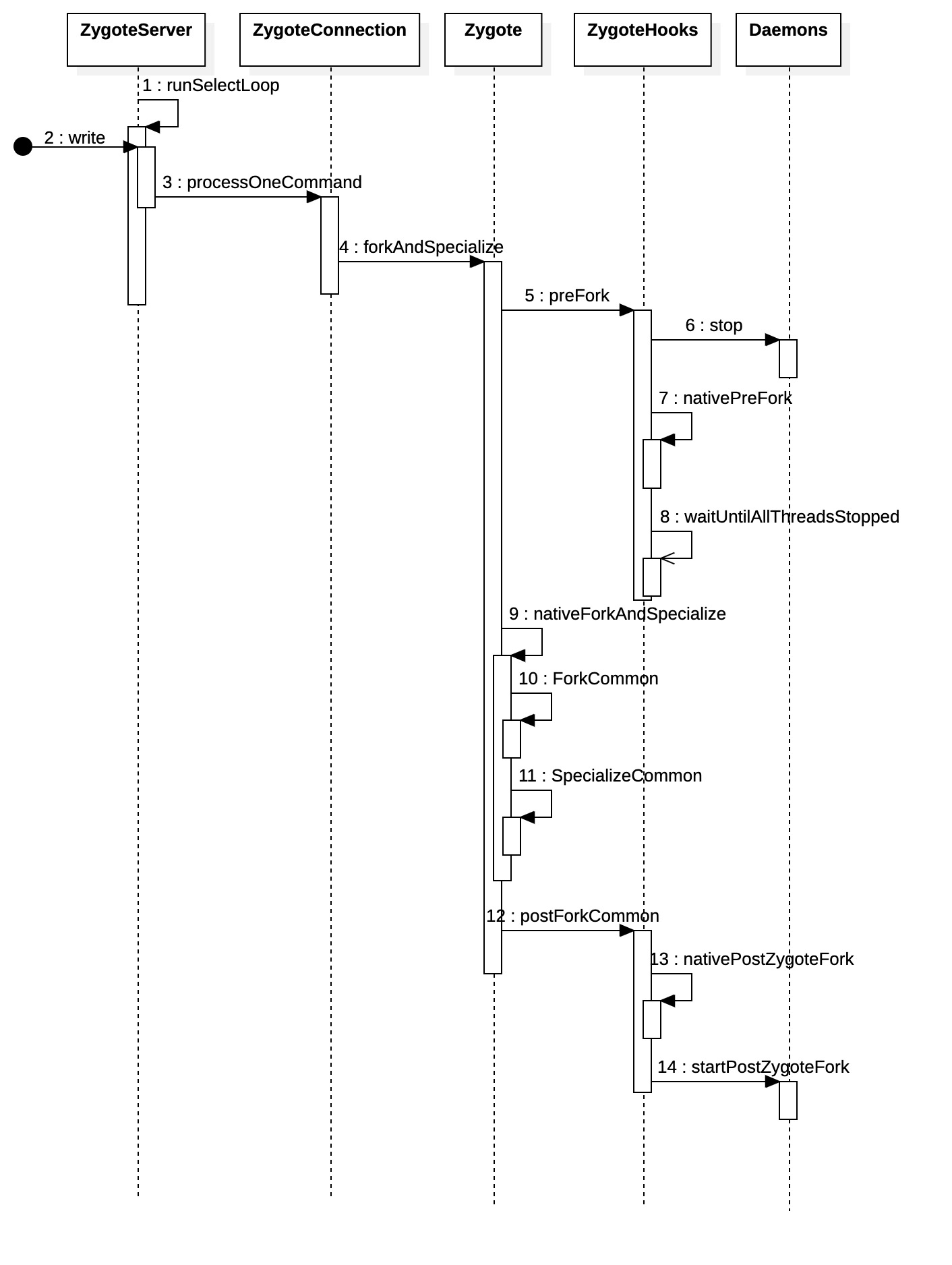

Zygote接收请求并创建App进程

在之前的系统进程启动过程一文中我们知道，Zygote在创建完SystemServer后，将会开启无限循环以等待子进程的请求，具体的流程已经在文中分析过了，这里简单过一遍。

ZygoteServer#runSelectLoop

frameworks/base/core/java/com/android/internal/os/ZygoteServer.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Runnable runSelectLoop(String abiList) {

      ···

      while (--pollIndex >= 0) {
          if ((pollFDs[pollIndex].revents & POLLIN) == 0) {
                continue;
          }

          if (pollIndex == 0) {
              // 收到新的建立通信的请求，建立通信连接
              ZygoteConnection newPeer = acceptCommandPeer(abiList);
              // 加入到peers和fds, 即下一次也开始监听
              peers.add(newPeer);
              socketFDs.add(newPeer.getFileDescriptor());
          } else if (pollIndex < usapPoolEventFDIndex) {
              // 说明接收到AMS发送过来创建应用程序的请求，调用processOneCommand来创建新的应用程序进程
              try {
                  //有socket连接，创建ZygoteConnection对象，并添加到fds
                  ZygoteConnection connection = peers.get(pollIndex);
                  // 处理连接
                  final Runnable command = connection.processOneCommand(
this);

     ···
}

ZygoteConnection#processOneCommand

frameworks/base/core/java/com/android/internal/os/ZygoteConnection.java

1
2
3
4
5
6
7
8
9
10
11
12
13
Runnable processOneCommand(ZygoteServer zygoteServer) {
    ...
    //fork子进程
    pid = Zygote.forkAndSpecialize(parsedArgs.mUid, parsedArgs.mGid,
parsedArgs.mGids,
            parsedArgs.mRuntimeFlags, rlimits, parsedArgs.mMountExternal,
parsedArgs.mSeInfo,
            parsedArgs.mNiceName, fdsToClose, fdsToIgnore, parsedArgs.
mStartChildZygote,
            parsedArgs.mInstructionSet, parsedArgs.mAppDataDir, parsedArgs
.mTargetSdkVersion);
    ...
}

现在我们来看看进程fork是如何做的。

Zygote#forkAndSpecialize

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public static int forkAndSpecialize(int uid, int gid, int[] gids, int runtimeFlags,
        int[][] rlimits, int mountExternal, String seInfo, String niceName, int[] fdsToClose,
        int[] fdsToIgnore, boolean startChildZygote, String instructionSet, String appDataDir,
        int targetSdkVersion) {
    // fork之前执行的操作
    ZygoteHooks.preFork();
    // 重新设置线程优先级
    resetNicePriority();
    // fork创建进程
    int pid = nativeForkAndSpecialize(
            uid, gid, gids, runtimeFlags, rlimits, mountExternal, seInfo, niceName, fdsToClose,
            fdsToIgnore, startChildZygote, instructionSet, appDataDir);
    ···
    // fork之后需要执行的操作
    ZygoteHooks.postForkCommon();
    return pid;
}

此方法将fork分为了三步：preFork、nativeForkAndSpecialize和postForkCommon，其中nativeForkAndSpecialize为真正执行fork的步骤。

ZygoteHooks#preFork

libcore/dalvik/src/main/java/dalvik/system/ZygoteHooks.java

1
2
3
4
5
6
7
8
public static void preFork() {
    // 停止守护线程
    Daemons.stop();
    // 完成gc堆的初始化工作
    token = nativePreFork();
    // 等待所有线程停止
    waitUntilAllThreadsStopped();
}

由于Dalvik虚拟机的存在，Zygote中除了主线程外还运行了几条守护线程：

Zygote中的线程

分别是：

  • Java堆内存整理线程：HeapTaskDaemon
  • 引用队列处理线程：ReferenceQueueDaemon
  • 执行finalize()方法的析构线程：FinalizerDaemon
  • 析构方法监控线程：FinalizerWatchdogDaemon

在fork前需要将这些守护线程停止。

Daemons#stop

1
2
3
4
5
6
7
8
9
10
11
12
private static final Daemon[] DAEMONS = new Daemon[] {
        HeapTaskDaemon.INSTANCE,
        ReferenceQueueDaemon.INSTANCE,
        FinalizerDaemon.INSTANCE,
        FinalizerWatchdogDaemon.INSTANCE,
};

public static void stop() {
    for (Daemon daemon : DAEMONS) {
        daemon.stop();
    }
}

可以看到与上图中的是一致的。

nativePreFork

此方法通过JNI最终调用到了dalvik_system_ZygoteHooks.cc中的ZygoteHooks_nativePreFork方法：

1
2
3
4
5
6
7
8
9
10
static jlong ZygoteHooks_nativePreFork(JNIEnv* env, jclass) {
  Runtime* runtime = Runtime::Current();
  // 检查当前Runtime是否为Zygtoe
  CHECK(runtime->IsZygote()) << "runtime instance not started with -Xzygote";

  runtime->PreZygoteFork();

  // 将线程转换为long型并保存到token，该过程是非线程安全的
  return reinterpret_cast<jlong>(ThreadForEnv(env));
}

PreZygoteFork定义在runtime.cc中：

art/runtime/runtime.cc

1
2
3
4
5
6
7
8
9
void Runtime::PreZygoteFork() {
  if (GetJit() != nullptr) {
    // 完成JIT编译器fork前的工作
    GetJit()->PreZygoteFork();
  }
  // 完成GC堆fork前的工作
  heap_->PreZygoteFork();
}

这里不再深入到虚拟机中。

waitUntilAllThreadsStopped

1
2
3
4
5
6
7
private static void waitUntilAllThreadsStopped() {
    File tasks = new File("/proc/self/task");
    // 如果当前不为单线程，继续等待，直到单线程才退出循环
    while (tasks.list().length > 1) {
      Thread.yield();
    }
}

此方法会等待当前进程的线程数量为1才会退出。

ZygoteHooks.preFork()的主要工作便是停止Zygote的4个Daemon子线程的运行，等待并确保Zygote是单线程，并等待这些线程的停止，初始化gc堆的工作,并将线程转换为long型并保存到token中，以便后续能恢复准备线程。

Zygote#nativeForkAndSpecialize

nativeForkAndSpecialize通过JNI最终调用如下方法：

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
static jint com_android_internal_os_Zygote_nativeForkAndSpecialize(
        JNIEnv* env, jclass, jint uid, jint gid, jintArray gids,
        jint runtime_flags, jobjectArray rlimits,
        jint mount_external, jstring se_info, jstring nice_name,
        jintArray managed_fds_to_close, jintArray managed_fds_to_ignore, jboolean is_child_zygote,
        jstring instruction_set, jstring app_data_dir) {
    // 处理蓝牙进程和网络进程相关问题
    jlong capabilities = CalculateCapabilities(env, uid, gid, gids, is_child_zygote);

    if (UNLIKELY(managed_fds_to_close == nullptr)) {
      ZygoteFailure(env, "zygote", nice_name, "Zygote received a null fds_to_close vector.");
    }

    // 将Java数组转换为Vector
    std::vector<int> fds_to_close =
        ExtractJIntArray(env, "zygote", nice_name, managed_fds_to_close).value();
    std::vector<int> fds_to_ignore =
        ExtractJIntArray(env, "zygote", nice_name, managed_fds_to_ignore)
            .value_or(std::vector<int>());

    // 处理Android 10中USAP功能相关问题
    std::vector<int> usap_pipes = MakeUsapPipeReadFDVector();

    fds_to_close.insert(fds_to_close.end(), usap_pipes.begin(), usap_pipes.end());
    fds_to_ignore.insert(fds_to_ignore.end(), usap_pipes.begin(), usap_pipes.end());

    fds_to_close.push_back(gUsapPoolSocketFD);

    if (gUsapPoolEventFD != -1) {
      fds_to_close.push_back(gUsapPoolEventFD);
      fds_to_ignore.push_back(gUsapPoolEventFD);
    }

    // 执行fork
    pid_t pid = ForkCommon(env, false, fds_to_close, fds_to_ignore);

    if (pid == 0) {
      SpecializeCommon(env, uid, gid, gids, runtime_flags, rlimits,
                       capabilities, capabilities,
                       mount_external, se_info, nice_name, false,
                       is_child_zygote == JNI_TRUE, instruction_set, app_data_dir);
    }
    return pid;
}

真正执行fork的过程在ForkCommon方法和SpecializeCommon方法中。

ForkCommon

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
// 从Zygote fork出公共进程
static pid_t ForkCommon(JNIEnv* env, bool is_system_server,
                        const std::vector<int>& fds_to_close,
                        const std::vector<int>& fds_to_ignore) {
  // 设置子进程的signal信号处理函数
  SetSignalHandlers();

  // 失败处理函数
  auto fail_fn = std::bind(ZygoteFailure, env, is_system_server ? "system_server" : "zygote",
                           nullptr, _1);

  // 临时block住子进程SIGCHLD信号，信号处理导致出错
  BlockSignal(SIGCHLD, fail_fn);

  // 关闭所有日志相关的文件描述符
  __android_log_close();
  stats_log_close();

  // 如果是当前zygote第一次fork，创建文件描述符表
  if (gOpenFdTable == nullptr) {
    gOpenFdTable = FileDescriptorTable::Create(fds_to_ignore, fail_fn);
  } else {
    // 否则判断需要ignore的文件描述与表中是否有变化
    gOpenFdTable->Restat(fds_to_ignore, fail_fn);
  }

  android_fdsan_error_level fdsan_error_level = android_fdsan_get_error_level();

  // 执行fork
  pid_t pid = fork();

  if (pid == 0) {
    // 如果pid为0，则此时为子进程
    // 应用进程的预初始化工作
    PreApplicationInit();

    // 清除需要关闭的文件描述符
    DetachDescriptors(env, fds_to_close, fail_fn);

    // 清除Usap表
    ClearUsapTable();

    // 重新打开所有之前打开的文件描述符
    gOpenFdTable->ReopenOrDetach(fail_fn);

    android_fdsan_set_error_level(fdsan_error_level);
  } else {
    ALOGD("Forked child process %d", pid);
  }

  // fork结束，Unblock子进程SIGCHLD信号
  UnblockSignal(SIGCHLD, fail_fn);

  return pid;
}

在fork之前，还需要处理子进程信号和文件描述符问题。对于文件描述符有两个数组，fds_to_close中存放子进程需要关闭的文件描述符，fds_to_ignore中存放子进程需要继承的文件描述符，不过子进程会重新打开这些文件描述符，因此与Zygote并不是共享的。

真正执行fork操作的是fork()函数，我们重点分析这个方法。

fork

fork采用copy-on-write技术，这是linux创建进程的标准方法，调用一次，返回两次，返回值有3种类型：

  • 在父进程中，fork返回新创建的子进程pid。
  • 在子进程中，fork返回0；
  • 当出现错误时，fork返回负数。

fork的主要工作是寻找空闲的进程号pid，然后从父进程拷贝进程信息，例如数据段和代码段，fork()后子进程要执行的代码等。

Zygote进程是所有Android进程的母体，包括system_server和各个App进程。

Zygote利用fork方法生成新进程，对于新进程A复用Zygote进程本身的资源，再加上新进程A相关的资源，构成新的应用进程A。

fork()函数执行

copy-on-write过程：

当父子进程任一方修改内存数据时（这是on-write时机），才发生缺页中断，从而分配新的物理内存（这是copy操作）。

copy-on-write原理：

写时拷贝是指子进程与父进程的页表都所指向同一个块物理内存，fork过程只拷贝父进程的页表，并标记这些页表是只读的。父子进程共用同一份物理内存，如果父子进程任一方想要修改这块物理内存，那么会触发缺页异常（page fault），Linux收到该中断便会创建新的物理内存，并将两个物理内存标记设置为可写状态，从而父子进程都有各自独立的物理内存。

了解到上述知识后，来看看fork的代码：

bionic/libc/bionic/fork.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
int fork() {
  // 父进程回调此方法完成准备工作
  __bionic_atfork_run_prepare();

  pthread_internal_t* self = __get_thread();

  // clone是一个系统调用
  int result = clone(nullptr,
                     nullptr,
                     (CLONE_CHILD_SETTID | CLONE_CHILD_CLEARTID | SIGCHLD),
                     nullptr,
                     nullptr,
                     nullptr,
                     &(self->tid));
  if (result == 0) {
    // 子进程设置缓存pid
    self->set_cached_pid(gettid());

    android_fdsan_set_error_level(ANDROID_FDSAN_ERROR_LEVEL_DISABLED);

    // 子进程回调
    __bionic_atfork_run_child();
  } else {
    // 父进程回调
    __bionic_atfork_run_parent();
  }
  return result;
}

在执行clone的前后都有相应的回调方法：

  • __bionic_atfork_run_prepare： fork完成前，父进程回调方法
  • __bionic_atfork_run_child： fork完成后，子进程回调方法
  • __bionic_atfork_run_paren： fork完成后，父进程回调方法

此三个方法的实现都位于bionic/pthread_atfork.cpp中，有需要的话可以扩展这些方法。

SpecializeCommon

在fork完成之后，子进程已经创建完毕，此时子进程会调用SpecializeCommon()方法。

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
static void SpecializeCommon(JNIEnv* env, uid_t uid, gid_t gid, jintArray gids, jint runtime_flags,
                             jobjectArray rlimits, jlong permitted_capabilities,
                             jlong effective_capabilities, jint mount_external,
                             jstring managed_se_info, jstring managed_nice_name,
                             bool is_system_server, bool is_child_zygote,
                             jstring managed_instruction_set, jstring managed_app_data_dir,
                             bool is_top_app, jobjectArray pkg_data_info_list,
                             jobjectArray allowlisted_data_info_list, bool mount_data_dirs,
                             bool mount_storage_dirs) {

    ···

    if (!is_system_server && getuid() == 0) {
        // 创建进程组
        const int rc = createProcessGroup(uid, getpid());
        if (rc == -EROFS) {
            ALOGW("createProcessGroup failed, kernel missing CONFIG_CGROUP_CPUACCT?");
        } else if (rc != 0) {
            ALOGE("createProcessGroup(%d, %d) failed: %s", uid, /* pid= */ 0, strerror(-rc));
        }
    }

    // 设置Gid
    SetGids(env, gids, is_child_zygote, fail_fn);
    // 设置资源limit
    SetRLimits(env, rlimits, fail_fn);

    if (need_pre_initialize_native_bridge) {
        // Due to the logic behind need_pre_initialize_native_bridge we know that
        // instruction_set contains a value.
        android::PreInitializeNativeBridge(app_data_dir.has_value() ? app_data_dir.value().c_str()
                                                                    : nullptr,
                                           instruction_set.value().c_str());
    }

    if (setresgid(gid, gid, gid) == -1) {
        fail_fn(CREATE_ERROR("setresgid(%d) failed: %s", gid, strerror(errno)));
    }

    SetUpSeccompFilter(uid, is_child_zygote);

    // 设置调度策略
    SetSchedulerPolicy(fail_fn, is_top_app);

    ···

    // 给子进程主线程设置一个名字
    if (nice_name.has_value()) {
        SetThreadName(nice_name.value());
    } else if (is_system_server) {
        SetThreadName("system_server");
    }

    // 恢复对于SIGCHLD信号的处理
    UnsetChldSignalHandler();

    if (is_system_server) {
        env->CallStaticVoidMethod(gZygoteClass, gCallPostForkSystemServerHooks, runtime_flags);
        if (env->ExceptionCheck()) {
            fail_fn("Error calling post fork system server hooks.");
        }

        // TODO(b/117874058): Remove hardcoded label here.
        static const char* kSystemServerLabel = "u:r:system_server:s0";
        if (selinux_android_setcon(kSystemServerLabel) != 0) {
            fail_fn(CREATE_ERROR("selinux_android_setcon(%s)", kSystemServerLabel));
        }
    }

    if (is_child_zygote) {
        initUnsolSocketToSystemServer();
    }

    // 等价于调用Zygote.callPostForkChildHooks
    env->CallStaticVoidMethod(gZygoteClass, gCallPostForkChildHooks, runtime_flags,
                              is_system_server, is_child_zygote, managed_instruction_set);

    // 设置默认进程优先级
    setpriority(PRIO_PROCESS, 0, PROCESS_PRIORITY_DEFAULT);

    if (env->ExceptionCheck()) {
        fail_fn("Error calling post fork hooks.");
    }
}

CallStaticVoidMethod方法使用JNI调用到了Zygote#callPostForkChildHooks方法。

Zygote#callPostForkChildHooks

frameworks/base/core/java/com/android/internal/os/Zygote.java

1
2
3
4
5
private static void callPostForkChildHooks(int runtimeFlags, boolean isSystemServer,
        boolean isZygote, String instructionSet) {
    ZygoteHooks.postForkChild(runtimeFlags, isSystemServer, isZygote, instructionSet);
}

libcore/dalvik/src/main/java/dalvik/system/ZygoteHooks.java

1
2
3
4
5
6
7
@libcore.api.CorePlatformApi
public static void postForkChild(int runtimeFlags, boolean isSystemServer, boolean isZygote,
        String instructionSet) {
    nativePostForkChild(token, runtimeFlags, isSystemServer, isZygote, instructionSet);

    Math.setRandomSeedInternal(System.currentTimeMillis());
}

这里设置了进程的随机数种子为当前系统时间。

nativePostForkChild

art/runtime/native/dalvik_system_ZygoteHooks.cc

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
static void ZygoteHooks_nativePostForkChild(JNIEnv* env,
                                            jclass,
                                            jlong token,
                                            jint runtime_flags,
                                            jboolean is_system_server,
                                            jboolean is_zygote,
                                            jstring instruction_set) {
  DCHECK(!(is_system_server && is_zygote));

  // 从之前保存的token中获得Thread对象
  Thread* thread = reinterpret_cast<Thread*>(token);
  // 重新设置线程tid
  thread->InitAfterFork();
  runtime_flags = EnableDebugFeatures(runtime_flags);

  ···

  // 设置HiddenAPI的执行策略
  api_enforcement_policy = hiddenapi::EnforcementPolicyFromInt(
      (runtime_flags & HIDDEN_API_ENFORCEMENT_POLICY_MASK) >> API_ENFORCEMENT_POLICY_SHIFT);
  runtime_flags &= ~HIDDEN_API_ENFORCEMENT_POLICY_MASK;

  ···

  // GC堆处理fork完成后的工作
  runtime->GetHeap()->PostForkChildAction(thread);
  if (runtime->GetJit() != nullptr) {
    if (!is_system_server) {
      // JIT编译器处理fork完成后的工作
      runtime->GetJit()->GetCodeCache()->PostForkChildAction(
          /* is_system_server= */ false, is_zygote);
    }
    runtime->GetJit()->PostForkChildAction(is_system_server, is_zygote);
  }

  // 验证hiddenAPI策略
  bool do_hidden_api_checks = api_enforcement_policy != hiddenapi::EnforcementPolicy::kDisabled;
  DCHECK(!(is_system_server && do_hidden_api_checks))
      << "SystemServer should be forked with EnforcementPolicy::kDisable";
  DCHECK(!(is_zygote && do_hidden_api_checks))
      << "Child zygote processes should be forked with EnforcementPolicy::kDisable";
  runtime->SetHiddenApiEnforcementPolicy(api_enforcement_policy);
  runtime->SetDedupeHiddenApiWarnings(true);
  if (api_enforcement_policy != hiddenapi::EnforcementPolicy::kDisabled &&
      runtime->GetHiddenApiEventLogSampleRate() != 0) {
    std::srand(static_cast<uint32_t>(NanoTime()));
  }

  if (is_zygote) {
    return;
  }

  if (instruction_set != nullptr && !is_system_server) {
    ScopedUtfChars isa_string(env, instruction_set);
    InstructionSet isa = GetInstructionSetFromString(isa_string.c_str());
    Runtime::NativeBridgeAction action = Runtime::NativeBridgeAction::kUnload;
    if (isa != InstructionSet::kNone && isa != kRuntimeISA) {
      action = Runtime::NativeBridgeAction::kInitialize;
    }
    // app进程执行此方法初始化
    runtime->InitNonZygoteOrPostFork(env, is_system_server, action, isa_string.c_str());
  } else {
    runtime->InitNonZygoteOrPostFork(
        env,
        is_system_server,
        Runtime::NativeBridgeAction::kUnload,
        /*isa=*/ nullptr,
        profile_system_server);
  }
}

Runtime#InitNonZygoteOrPostFork

art/runtime/runtime.cc

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
void Runtime::InitNonZygoteOrPostFork(
    JNIEnv* env,
    bool is_system_server,
    bool is_child_zygote,
    NativeBridgeAction action,
    const char* isa,
    bool profile_system_server) {

  ···

  // 为GC堆创建线程池
  heap_->CreateThreadPool();

  if (!is_system_server) {
    ScopedTrace timing("CreateThreadPool");
    constexpr size_t kStackSize = 64 * KB;
    constexpr size_t kMaxRuntimeWorkers = 4u;
    const size_t num_workers =
        std::min(static_cast<size_t>(std::thread::hardware_concurrency()), kMaxRuntimeWorkers);
    MutexLock mu(Thread::Current(), *Locks::runtime_thread_pool_lock_);
    CHECK(thread_pool_ == nullptr);
    thread_pool_.reset(new ThreadPool("Runtime", num_workers, /*create_peers=*/false, kStackSize));
    thread_pool_->StartWorkers(Thread::Current());
  }

  // 重置gc性能数据，以保证进程在创建之前的GCs不会计算到当前app上。
  heap_->ResetGcPerformanceInfo();
  GetMetrics()->Reset();

  ···

  // 设置信号处理函数
  StartSignalCatcher();

  ···

  // 启动JDWP线程
  GetRuntimeCallbacks()->StartDebugger();
}

代码做了大量删减，只需要了解一下即可，不再继续深入。

ZygoteHooks#postForkCommon

在执行完fork操作后，我们需要恢复之前停止的几条守护线程。

libcore/dalvik/src/main/java/dalvik/system/ZygoteHooks.java

1
2
3
4
5
6
public static void postForkCommon() {
    // 在恢复守护线程之前通知一下Runtime
    nativePostZygoteFork();
    Daemons.startPostZygoteFork();
}

Runtime#PostZygoteFork

art/runtime/runtime.cc

1
2
3
4
5
6
7
8
9
10
11
12
void Runtime::PostZygoteFork() {
  jit::Jit* jit = GetJit();
  if (jit != nullptr) {
    jit->PostZygoteFork();
    // 确保JIT中的线程有足够的优先级
    if (kIsDebugBuild && jit->GetThreadPool() != nullptr) {
      jit->GetThreadPool()->CheckPthreadPriority(jit->GetThreadPoolPthreadPriority());
    }
  }
  // 重设所有状态
  ResetStats(0xFFFFFFFF);
}

Daemons#startPostZygoteFork

libcore/libart/src/main/java/java/lang/Daemons.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public static void startPostZygoteFork() {
    postZygoteFork = true;
    for (Daemon daemon : DAEMONS) {
        daemon.startPostZygoteFork();
    }
}

public synchronized void startPostZygoteFork() {
    postZygoteFork = true;
    startInternal();
}

public void startInternal() {
    if (thread != null) {
        throw new IllegalStateException("already running");
    }
    thread = new Thread(ThreadGroup.systemThreadGroup, this, name);
    thread.setDaemon(true);
    thread.setSystemDaemon(true);
    thread.start();
}

小结

本节中的内容都在Zygote进程中，主要做了以下工作：

  1. Zygote通过Socket接收到SystemServer传递过来的创建进程请求。
  2. Zygote通过Zygote.forkAndSpecialize方法创建子进程，这又分为几个步骤：
    • preFork：停止Zygote中的4条守护线程，预初始化JIT和GC堆。
    • nativeForkAndSpecialize：调用fork()函数来创建新进程，设置新进程的gid、主线程的tid，重置GC数据，设置信号处理函数，启动JDWP线程等。
    • postForkCommon：重新启动停止的4条守护线程并通知JIT。

本节时序图如下所示。

Zygote接收请求并创建App进程

App进程初始化

在fork完成之后，子进程进入ZygoteConnection#handleChildProc方法中执行。

在Framework系列第一篇中分析了在fork出System Server进程后，System Server做了几个工作：

  • 初始化Log系统，设置时区、userAgent等
  • 启动Binder线程池
  • 执行Java main方法

此处的App进程与SystemServer的工作十分类似，最终都会调用到RuntimeInit中的findStaticMain方法来执行Java main方法。

1
2
3
4
protected static Runnable findStaticMain(String className, String[] argv,
        ClassLoader classLoader) {
    ···
}

唯一的区别是传入的className不同，App进程中的className在AMS中就被定义好，并通过Socket传递到Zygote进程中：

1
final String entryPoint = "android.app.ActivityThread";

下面我们就来看看ActivityThread的main方法做了什么操作。

ActivityThread#main

我们知道Android App实际上是一个Java程序，那么Java程序都会有一个main方法作为程序入口，而ActivityThread中的main方法就是整个App的入口。

frameworks/base/core/java/android/app/ActivityThread.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
public static void main(String[] args) {

    ···

    // 创建主线程Looper
    Looper.prepareMainLooper();

    ···

    // 创建ActivityThread对象并调用其attach方法
    ActivityThread thread = new ActivityThread();
    thread.attach(false, startSeq);

    if (sMainThreadHandler == null) {
        sMainThreadHandler = thread.getHandler();
    }

    ···

    // 开启主线程消息循环
    Looper.loop();

    throw new RuntimeException("Main thread loop unexpectedly exited");
}

main方法中创建了主线程Looper并且开启了消息循环。

Android的Handler机制相信大家已经相当熟悉，开启消息循环一方面能处理本线程和其他线程发送的事件，另一方面可以保证main方法一直在执行当中。

考虑到篇幅原因本篇不再继续深入分析attach方法，下面来总结一下上文。

总结

整个App进程的启动分为三个部分，涉及到三个进程。

  • SystemServer进程：通过ActivityManagerService.startProcess发起创建进程请求，会先收集新进程的各种参数例如uid、gid、niceName等，通过Socket发送给Zygote进程。
  • Zygote进程：接收到SystemServer发送过来的参数后封装成Argument对象，通过forkAndSpecialize核心方法fork自身创建App进程，主要分为几步：
    • preFork：停止Zygote的4个Daemon线程，仅保留主线程，初始化JIT和GC堆
    • nativeForkAndSpecialize：调用linux中fork()方法创建子进程，其中会创建Java堆线程的线程池、重置GC性能数据、设置子进程的崩溃信号处理函数、启动JDWP线程等
    • postForkCommon：重新启动守护线程
  • App进程：从handleChildProc()方法进入App进程的执行，初始化Binder驱动、创建Binder线程池，设置ART虚拟机的参数，反射调用Java main方法，开启消息循环。

其中AMS执行到ZygoteProcess中的attemptZygoteSendArgsAndGetResult会阻塞AMS线程，直到socket返回新进程的pid才会返回。

简化后的流程如下图所示。

process_creation

参考

  1. Android API 29 Platform
  2. 《Android进阶解密》
  3. Android四大组件与进程启动的关系
  4. 理解Android进程创建流程
