为什么Bitmap需要高效加载？

现在的高清大图，动辄就要好几M，而Android对单个应用锁施加的内存限制，只有小十几M，如16M，这导致加载Bitmap的时候很容易出现内存溢出。如下异常信息，便是在开发中经常需要的：

java.lang.OutofMemoryError:bitmap size exceeds VM budget

为了解决这个问题，就出现了Bitmap的高效加载策略。假设通过ImageView来显示图片，很多时候ImageView并没有原始图片的尺寸那么大，这个时候把整个图片加载进来后再设置给ImageView，显然是没有必要的，因为ImageView根本没办法显示原始图片。这时候就可以按一定的采样率来将图片缩小后再加载进来，这样图片既能在ImageView显示出来，又能降低内存占用从而在一定程度上避免OOM，提高了Bitmap加载时的性能。

Bitmap高效加载的具体方式

加载Bitmap的方式

Bitmap在Android中指的是一张图片。通过BitmapFactory类提供的四类方法：decodeFile,decodeResource,decodeStream和decodeByteArray,分别从文件系统，资源，输入流和字节数组中加载出一个Bitmap对象，其中decodeFile,decodeResource又间接调用了decodeStream方法，这四类方法最终是在Android的底层实现的，对应着BitmapFactory类的几个native方法。

BitmapFactory.Options的参数

①inSampleSize参数

上述四类方法都支持BitmapFactory.Options参数，而Bitmap的按一定采样率进行缩放就是通过BitmapFactory.Options参数实现的，主要用到了inSampleSize参数，即采样率。通过对inSampleSize的设置，对图片的像素的高和宽进行缩放。

当inSampleSize=1，即采样后的图片大小为图片的原始大小。小于1，也按照1来计算。当inSampleSize>1，即采样后的图片将会缩小，缩放比例为1/(inSampleSize的二次方)。

例如：一张1024 ×1024像素的图片，采用ARGB8888格式存储，那么内存大小1024×1024×4=4M。如果inSampleSize=2，那么采样后的图片内存大小：512×512×4=1M。

注意：官方文档支出，inSampleSize的取值应该总是2的指数，如1，2，4，8等。如果外界传入的inSampleSize的值不为2的指数，那么系统会向下取整并选择一个最接近2的指数来代替。比如3，系统会选择2来代替。当时经验证明并非在所有Android版本上都成立。

关于inSampleSize取值的注意事项： 通常是根据图片宽高实际的大小/需要的宽高大小，分别计算出宽和高的缩放比。但应该取其中最小的缩放比，避免缩放图片太小，到达指定控件中不能铺满，需要拉伸从而导致模糊。

例如：ImageView的大小是100×100像素，而图片的原始大小为200×300，那么宽的缩放比是2，高的缩放比是3。如果最终inSampleSize=2，那么缩放后的图片大小100×150，仍然合适ImageView。如果inSampleSize=3，那么缩放后的图片大小小于ImageView所期望的大小，这样图片就会被拉伸而导致模糊。

②inJustDecodeBounds参数

我们需要获取加载的图片的宽高信息，然后交给inSampleSize参数选择缩放比缩放。那么如何能先不加载图片却能获得图片的宽高信息，通过inJustDecodeBounds=true，然后加载图片就可以实现只解析图片的宽高信息，并不会真正的加载图片，所以这个操作是轻量级的。当获取了宽高信息，计算出缩放比后，然后在将inJustDecodeBounds=false,再重新加载图片，就可以加载缩放后的图片。

注意：BitmapFactory获取的图片宽高信息和图片的位置以及程序运行的设备有关，比如同一张图片放在不同的drawable目录下或者程序运行在不同屏幕密度的设备上，都可能导致BitmapFactory获取到不同的结果，和Android的资源加载机制有关。

3.高效加载Bitmap的流程

①将BitmapFactory.Options的inJustDecodeBounds参数设为true并加载图片。

②从BitmapFactory.Options中取出图片的原始宽高信息，它们对应于outWidth和outHeight参数。

③根据采样率的规则并结合目标View的所需大小计算出采样率inSampleSize。

④将BitmapFactory.Options的inJustDecodeBounds参数设为false，然后重新加载图片。

三、Bitmap高效加载的代码实现

public static Bitmap decodeSampledBitmapFromResource(Resources res, int resId, int reqWidth, int reqHeight){
       BitmapFactory.Options options = new BitmapFactory.Options();
       options.inJustDecodeBounds = true;
       //加载图片
       BitmapFactory.decodeResource(res,resId,options);
       //计算缩放比
       options.inSampleSize = calculateInSampleSize(options,reqHeight,reqWidth);
       //重新加载图片
       options.inJustDecodeBounds =false;
       return BitmapFactory.decodeResource(res,resId,options);
   }

   private static int calculateInSampleSize(BitmapFactory.Options options, int reqHeight, int reqWidth) {
       int height = options.outHeight;
       int width = options.outWidth;
       int inSampleSize = 1;
       if(height>reqHeight||width>reqWidth){
           int halfHeight = height/2;
           int halfWidth = width/2;
           //计算缩放比，是2的指数
           while((halfHeight/inSampleSize)>=reqHeight&&(halfWidth/inSampleSize)>=reqWidth){
               inSampleSize*=2;
           }
       }


       return inSampleSize;
   }

这个时候就可以通过如下方式高效加载图片：

1	`mImageView.setImageBitmap(decodeSampledBitmapFromResource(getResources(),R.mipmap.ic_launcher,100,100);`

除了BitmapFactory的decodeResource方法，其他方法也可以类似实现。

四、三级缓存

大部分情况下我们的图片都是来自于网络，通过网络请求下载到本地再进行加载。而网路请求是耗时操作，不仅需要大量时间，还会消耗大量的流量，非常影响用户体验。如果图片过多，而我们又没有对图片进行有效的缓存，就很容易导致OOM。因此对图片进行缓存是非常重要的。

原理

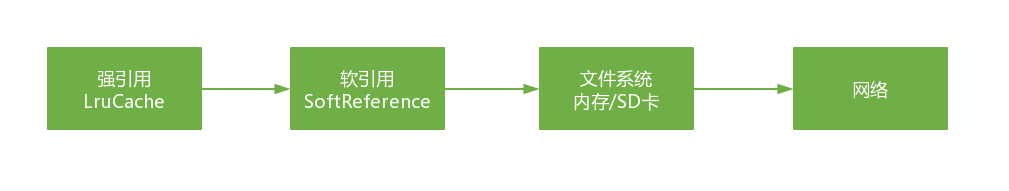

Android图片三级缓存的原理如下：

三级缓存

可见，Android中图片的三级缓存主要是强引用、软引用和文件系统。

Android原生为我们提供了一个LruCache，其中维护着一个LinkedHashMap。LruCache可以用来存储各种类型的数据，但最常见的是存储图片（Bitmap）。LruCache创建LruCache时，我们需要设置它的大小，一般是系统最大存储空间的八分之一。LruCache的机制是存储最近、最后使用的图片，如果LruCache中的图片大小超过了其默认大小，则会将最老、最远使用的图片移除出去。

当图片被LruCache移除的时候，我们需要手动将这张图片添加到软引用（SoftReference）中。我们需要在项目中维护一个由SoftReference组成的集合，其中存储被LruCache移除出来的图片。软引用的一个好处是当系统空间紧张的时候，软引用可以随时销毁，因此软引用是不会影响系统运行的，换句话说，如果系统因为某个原因OOM了，那么这个原因肯定不是软引用引起的。

下面叙述一下三级缓存的流程：

当我们的APP中想要加载某张图片时，先去LruCache中寻找图片，如果LruCache中有，则直接取出来使用，如果LruCache中没有，则去SoftReference中寻找，如果SoftReference中有，则从SoftReference中取出图片使用，同时将图片重新放回到LruCache中，如果SoftReference中也没有图片，则去文件系统中寻找，如果有则取出来使用，同时将图片添加到LruCache中，如果没有，则连接网络从网上下载图片。图片下载完成后，将图片保存到文件系统中，然后放到LruCache中。

实现

（1）网络访问工具类HttpUtil：

import java.io.ByteArrayOutputStream;
import java.io.InputStream;
import java.net.HttpURLConnection;
import java.net.URL;

/**
 * 访问Http的工具类
 */
public class HttpUtil {
    private static HttpUtil instance;

    private HttpUtil() {
    }

    public static HttpUtil getInstance() {
        if (instance == null) {
            synchronized (HttpUtil.class) {
                if (instance == null) {
                    instance = new HttpUtil();
                }
            }
        }
        return instance;
    }

    /**
     * 通过path（URL）访问网络获取返回的字节数组
     */
    public byte[] getByteArrayFromWeb(String path) {
        byte[] b = null;
        InputStream is = null;
        ByteArrayOutputStream baos = null;
        try {
            URL url = new URL(path);
            HttpURLConnection connection = (HttpURLConnection) url.openConnection();
            connection.setRequestMethod("GET");
            connection.setDoInput(true);
            connection.setConnectTimeout(5000);
            connection.connect();
            if (connection.getResponseCode() == HttpURLConnection.HTTP_OK) {
                baos = new ByteArrayOutputStream();
                is = connection.getInputStream();
                byte[] tmp = new byte[1024];
                int length = 0;
                while ((length = is.read(tmp)) != -1) {
                    baos.write(tmp, 0, length);
                }
            }
            b = baos.toByteArray();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            try {
                if (is != null) {
                    is.close();
                }
                if (baos != null) {
                    baos.close();
                }
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
        return b;
    }
}

（2）操作文件系统的工具类FileUtil：

import android.content.Context;

import java.io.ByteArrayOutputStream;
import java.io.File;
import java.io.FileInputStream;
import java.io.FileOutputStream;

/**
 * 操作内存文件的工具类
 */
public class FileUtil {
    private static FileUtil instance;

    private Context context;

    private FileUtil(Context context) {
        this.context = context;
    }

    public static FileUtil getInstance(Context context) {
        if (instance == null) {
            synchronized (FileUtil.class) {
                if (instance == null) {
                    instance = new FileUtil(context);
                }
            }
        }
        return instance;
    }

    /**
     * 将文件存储到内存中
     */
    public void writeFileToStorage(String fileName, byte[] b) {
        FileOutputStream fos = null;
        try {
            File file = new File(context.getFilesDir(), fileName);
            fos = new FileOutputStream(file);
            fos.write(b, 0, b.length);
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            try {
                if (fos != null) {
                    fos.close();
                }
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
    }

    /**
     * 从内存中读取文件的字节码
     */
    public byte[] readBytesFromStorage(String fileName) {
        byte[] b = null;
        FileInputStream fis = null;
        ByteArrayOutputStream baos = null;
        try {
            fis = context.openFileInput(fileName);
            baos = new ByteArrayOutputStream();
            byte[] tmp = new byte[1024];
            int len = 0;
            while ((len = fis.read(tmp)) != -1) {
                baos.write(tmp, 0, len);
            }
            b = baos.toByteArray();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            try {
                if (fis != null) {
                    fis.close();
                }
                if (baos != null) {
                    baos.close();
                }
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
        return b;
    }
}

（3）LruCache的子类ImageCache：

import android.graphics.Bitmap;
import android.os.Build;
import android.support.annotation.RequiresApi;
import android.util.LruCache;

import java.lang.ref.SoftReference;
import java.util.Map;

/**
 * 图片缓存
 */
@RequiresApi(api = Build.VERSION_CODES.HONEYCOMB_MR1)
public class ImageCache extends LruCache<String, Bitmap> {
    private Map<String, SoftReference<Bitmap>> cacheMap;

    public ImageCache(Map<String, SoftReference<Bitmap>> cacheMap) {
        super((int) (Runtime.getRuntime().maxMemory() / 8));
        this.cacheMap = cacheMap;
    }

    @Override // 获取图片大小
    protected int sizeOf(String key, Bitmap value) {
        return value.getRowBytes() * value.getHeight();
    }

    @Override // 当有图片从LruCache中移除时，将其放进软引用集合中
    protected void entryRemoved(boolean evicted, String key, Bitmap oldValue, Bitmap newValue) {
        if (oldValue != null) {
            SoftReference<Bitmap> softReference = new SoftReference<Bitmap>(oldValue);
            cacheMap.put(key, softReference);
        }
    }

    public Map<String, SoftReference<Bitmap>> getCacheMap() {
        return cacheMap;
    }
}

（4）三级缓存的工具类CacheUtil：

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.os.Build;
import android.widget.ImageView;

import java.io.File;
import java.lang.ref.SoftReference;
import java.util.HashMap;
import java.util.Map;

/**
 * 缓存工具类
 */
public class CacheUtil {
    private static CacheUtil instance;

    private Context context;
    private ImageCache imageCache;

    private CacheUtil(Context context) {
        this.context = context;
        Map<String, SoftReference<Bitmap>> cacheMap = new HashMap<>();
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.HONEYCOMB_MR1) { // SDK版本判断
            this.imageCache = new ImageCache(cacheMap);
        }
    }

    public static CacheUtil getInstance(Context context) {
        if (instance == null) {
            synchronized (CacheUtil.class) {
                if (instance == null) {
                    instance = new CacheUtil(context);
                }
            }
        }
        return instance;
    }

    /**
     * 将图片添加到缓存中
     */
    private void putBitmapIntoCache(String fileName, byte[] data) {
        // 将图片的字节数组写入到内存中
        FileUtil.getInstance(context).writeFileToStorage(fileName, data);
        // 将图片存入强引用（LruCache）
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.HONEYCOMB_MR1) {
            imageCache.put(fileName, BitmapFactory.decodeByteArray(data, 0, data.length));
        }
    }

    /**
     * 从缓存中取出图片
     */
    private Bitmap getBitmapFromCache(String fileName) {
        // 从强引用（LruCache）中取出图片
        Bitmap bm = null;
        if (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.HONEYCOMB_MR1) { // SDK版本判断
            bm = imageCache.get(fileName);
            if (bm == null) {
                // 如果图片不存在强引用中，则去软引用（SoftReference）中查找
                Map<String, SoftReference<Bitmap>> cacheMap = imageCache.getCacheMap();
                SoftReference<Bitmap> softReference = cacheMap.get(fileName);
                if (softReference != null) {
                    bm = softReference.get();
                    imageCache.put(fileName, bm);
                } else {
                    // 如果图片不存在软引用中，则去内存中找
                    byte[] data = FileUtil.getInstance(context).readBytesFromStorage(fileName);
                    if (data != null && data.length > 0) {
                        bm = BitmapFactory.decodeByteArray(data, 0, data.length);
                        imageCache.put(fileName, bm);
                    }
                }
            }
        }
        return bm;
    }

    /**
     * 使用三级缓存为ImageView设置图片
     */
    public void setImageToView(final String path, final ImageView view) {
        final String fileName = path.substring(path.lastIndexOf(File.separator) + 1);
        Bitmap bm = getBitmapFromCache(fileName);
        if (bm != null) {
            view.setImageBitmap(bm);
        } else {
            // 从网络获取图片
            new Thread(new Runnable() {
                @Override
                public void run() {
                    byte[] b = HttpUtil.getInstance().getByteArrayFromWeb(path);
                    if (b != null && b.length > 0) {
                        // 将图片字节数组写入到缓存中
                        putBitmapIntoCache(fileName, b);
                        final Bitmap bm = BitmapFactory.decodeByteArray(b, 0, b.length);
                        // 将从网络获取到的图片设置给ImageView
                        view.post(new Runnable() {
                            @Override
                            public void run() {
                                view.setImageBitmap(bm);
                            }
                        });
                    }
                }
            }).start();
        }
    }
}

调用

（1）MainActivity的布局文件activity_main.xml中的代码：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/activity_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ListView
        android:id="@+id/id_main_lv_lv"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:divider="#DDDDDD"
        android:dividerHeight="1.0dip" />

</RelativeLayout>

（2）MainActivity中的代码：

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.widget.ListView;

import com.example.testimagecache.R;
import com.example.testimagecache.SharedData;
import com.example.testimagecache.adapter.ImageAdapter;

import java.util.Arrays;
import java.util.List;

public class MainActivity extends AppCompatActivity {
    private ListView lv;

    private List<String> urlList;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        lv = (ListView) findViewById(R.id.id_main_lv_lv);
        initData();
    }

    // 初始化数据
    private void initData() {
        // 初始化图片URL列表
        urlList = Arrays.asList(SharedData.IMAGE_URLS);
    }

    @Override
    protected void onResume() {
        super.onResume();
        initView();
    }

    // 初始化视图
    private void initView() {
        // 为ListView适配数据
        ImageAdapter adapter = new ImageAdapter(MainActivity.this, urlList);
        lv.setAdapter(adapter);
    }
}

（3）ListView的适配器类ImageAdapter中的代码：

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.widget.ListView;

import com.example.testimagecache.R;
import com.example.testimagecache.SharedData;
import com.example.testimagecache.adapter.ImageAdapter;

import java.util.Arrays;
import java.util.List;

public class MainActivity extends AppCompatActivity {
    private ListView lv;

    private List<String> urlList;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        lv = (ListView) findViewById(R.id.id_main_lv_lv);
        initData();
    }

    // 初始化数据
    private void initData() {
        // 初始化图片URL列表
        urlList = Arrays.asList(SharedData.IMAGE_URLS);
    }

    @Override
    protected void onResume() {
        super.onResume();
        initView();
    }

    // 初始化视图
    private void initView() {
        // 为ListView适配数据
        ImageAdapter adapter = new ImageAdapter(MainActivity.this, urlList);
        lv.setAdapter(adapter);
    }
}

（4）ListView的Item的布局文件listitem_image.xml中的代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    android:padding="10.0dip">

    <ImageView
        android:id="@+id/id_imageitem_image"
        android:layout_width="100.0dip"
        android:layout_height="100.0dip"
        android:layout_gravity="center_horizontal"
        android:contentDescription="@string/app_name"
        android:scaleType="fitXY" />

</LinearLayout>

参考

Android Bitmap压缩策略

【Android - 进阶】之图片三级缓存的原理及实现

Performance Optimization

Bitmap

本博客所有文章除特别声明外，均采用 CC BY-SA 4.0 协议，转载请注明出处！

Android性能优化之OOM 上一篇

LinkedHashMap原理下一篇
