Android触摸事件分发机制

为什么要进行事件分发

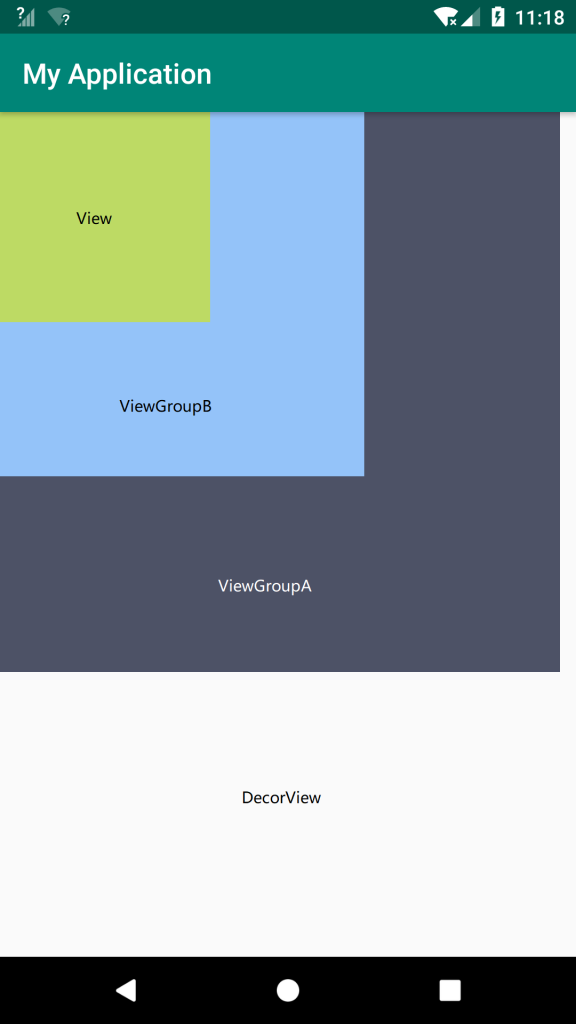

android中View是树形结构的，view可能会重叠，当我们点击某个区域时，如下图中的View，由于Activity、ViewGroupA、ViewGroupB和View都能对触摸事件进行响应，系统无法确定该事件交由谁处理，这就需要事件分发机制来帮忙。

什么是触摸事件

官方文档中的描述：

Motion events describe movements in terms of an action code and a set of axis values. The action code specifies the state change that occurred such as a pointer going down or up. The axis values describe the position and other movement properties.

动作事件根据操作代码和一套坐标轴值来描述动作/运动。操作代码指定发生的状态更改，例如指针向下或向上。坐标轴值描述位置和其他动作属性。

事件通常被封装成MotionEvent对象。

常用事件

事件 简介
ACTION_DOWN 手指 初次接触到屏幕 时触发。
ACTION_MOVE 手指 在屏幕上滑动 时触发，会会多次触发。
ACTION_UP 手指 离开屏幕 时触发。
ACTION_CANCEL 事件 被上层拦截 时触发。

对于单指触控来说，一次简单的交互流程是这样的:

手指落下(ACTION_DOWN) －> 移动(ACTION_MOVE) －> 离开(ACTION_UP)

本次事例中 ACTION_MOVE 有多次触发。
如果仅仅是单击(手指按下再抬起)，不会触发 ACTION_MOVE。

事件分发、拦截与消费

主要涉及三个方法：

类型 相关方法 Activity ViewGroup View
事件分发 dispatchTouchEvent 有 有 有
事件拦截 onInterceptTouchEvent 无 有 无
事件消费 onTouchEvent 有 有 有

Activity和View中都是没有事件拦截，这是因为：

Activity 作为原始的事件分发者，如果 Activity 拦截了事件会导致整个屏幕都无法响应事件，这肯定不是我们想要的效果。
View最为事件传递的最末端，要么消费掉事件，要么不处理进行回传，根本没必要进行事件拦截。

public boolean dispatchTouchEvent(MotionEvent ev)

用来进行事件的分发。如果事件能够传递给当前View，那么首先就会调用此方法，返回结果受当前View的onTouchEvent和下级View的dispatchTouchEvent方法的影响，表示是否消费该事件。

public boolean onInterceptTouchEvent(MotionEvent ev)

在 dispatchTouchEvent方法中调用，用来判断是否拦截某个事件，如果当前View拦截了某个事件，那么该事件不会再继续传递，此方法不会被再次调用，返回结果表示是否拦截某事件。

public boolean onTouchEvent(MotionEvent event)

在dispatchTouchEvent方法中调用，用来处理点击事件，返回结果表示是否消耗当前事件，如果不消耗，则在同一个事件序列中，当前View无法再次接收到事件。

上述三个方法有何区别？又有何联系？可以用如下伪代码表示：

1
2
3
4
5
6
7
8
9
public boolean dispatchTouchEvent(MotionEvent ev) {
    boolean consume = false;
    if (onInterceptTouchEvent(ev)) {
        consume = onTouchEvent(ev);
    } else {
        consume = child.dispatchTouchEvent(ev);
    }
    return consume;
}

稍微解释一下上述伪代码，对于ViewGroupA来说，点击事件产生后，首先会传递给它（Activity -> (PhoneWindow -> DecorView) -> ViewGroupA），这时它的dispatchTouchEvent()方法就会被调用。若ViewGroupA的onInterceptTouchEvent()返回true就表示它要拦截当前事件，接着事件就会被传递到ViewGroupA的onTouchEvent()方法中；若ViewGroupA的onInterceptTouchEvent()返回false则表示不拦截当前事件，这个事件就会传递给子视图ViewGroupB，接着ViewGroupB的dispatchTouchEvent()方法就会被调用。


下面我们简单地用几种特殊情况来理解事件分发。

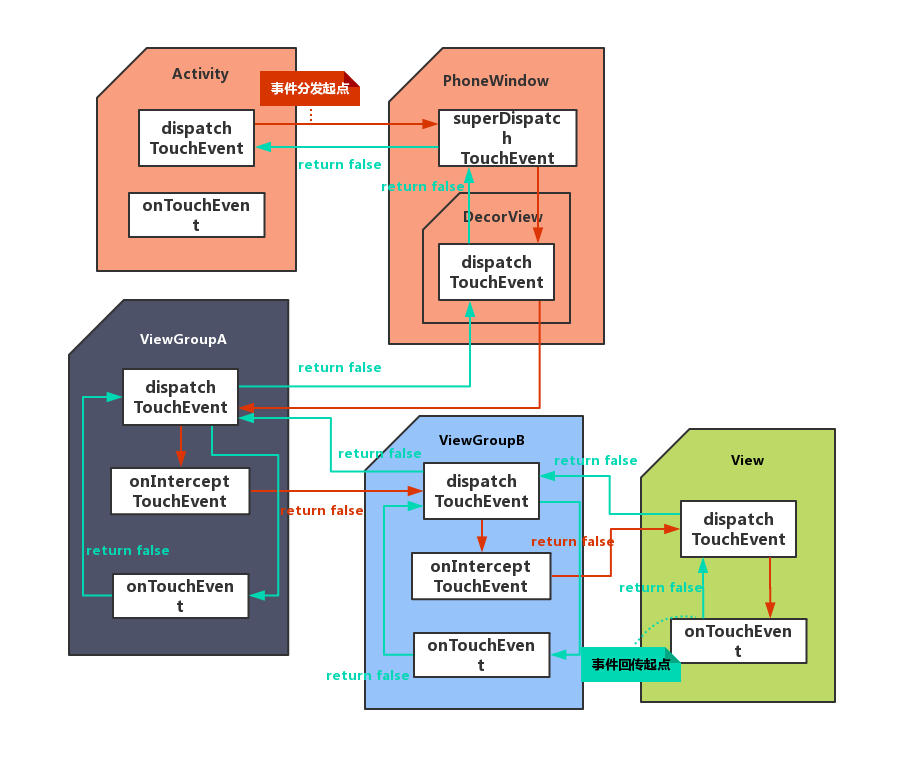

点击View区域但没有任何View消费事件

无任何事件消费（简化）

注意：上图中onInterceptTouchEvent方法返回false后直接调用了子View的dispatchTouchEvent，实际上是ViewGroup的dispatchTouchEvent方法根据onInterceptTouchEvent方法的返回值调用的子View的dispatchTouchEvent方法。后面的图中也是一样的。

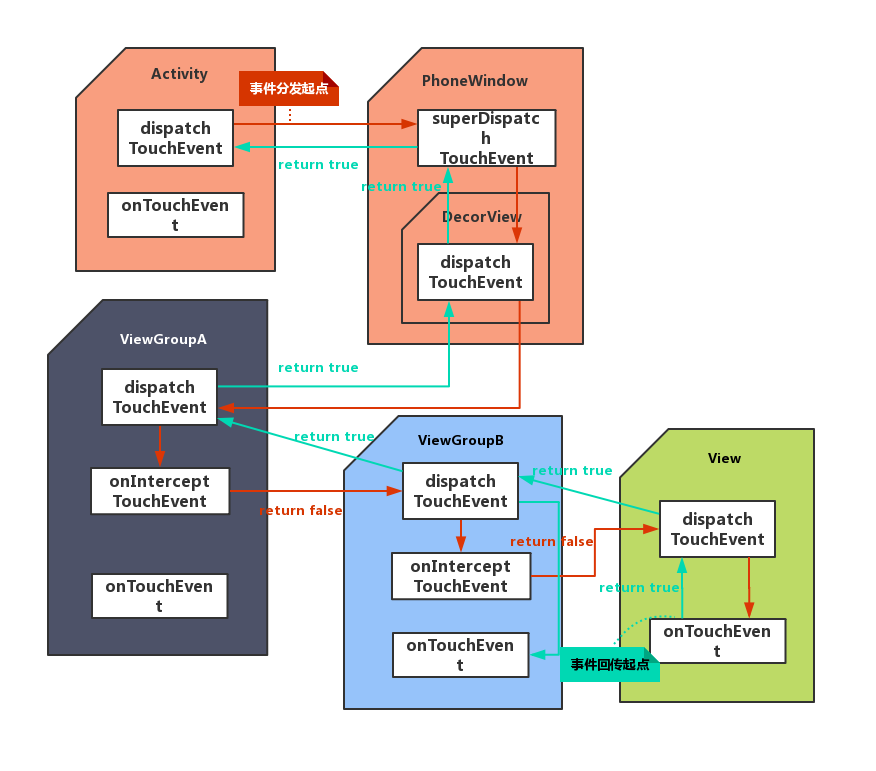

点击View区域且事件被View消费

View消费了事件（简化）

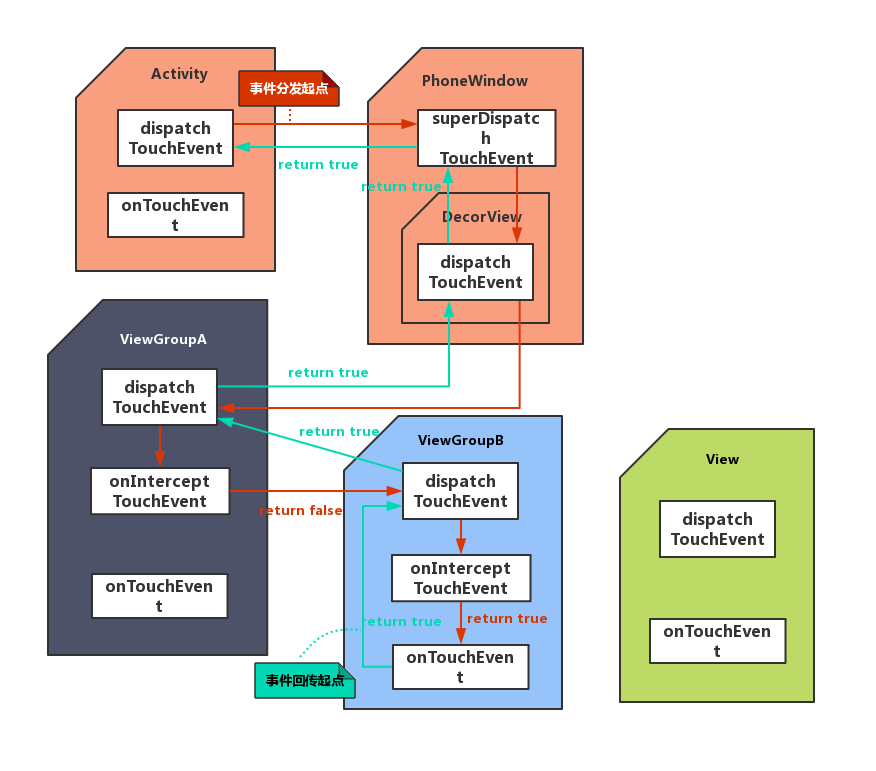

点击View区域但事件被ViewGroupB拦截

ViewGroupB拦截了事件

注意：上图中ViewGroupB的onInterceptTouchEvent方法返回true后，应该是由dispatchTouchEvent来调用onTouchEvent方法。这里分两种情况：如果拦截的事件是初始事件，也就是ACTION_DOWN事件的话，那么ViewGroupB就会调用自己的onTouchEvent方法自己来处理事件；如果拦截的事件不是初始事件的话，它就会把事件交还给Activity来处理，如果Activity.onTouchEvent也不处理的话就抛弃。

事件分发机制设计到到情形非常多，这里就不一一列举了，记住以下几条原则就行了。

  1. 如果事件被消费，就意味着事件信息传递终止。
  2. 如果事件一直没有被消费，最后会传给Activity，如果Activity也不需要就被抛弃。
  3. 判断事件是否被消费是根据返回值，而不是根据你是否使用了事件。

事件相关方法调用顺序

我们知道View可以注册很多监听器，例如单击事件onClick、长按事件onLongClick、触摸事件onTouch，并且View自身也有onTouchEvent()方法，那么这么多监听器到底哪个先执行呢？

如果我们认真思考一下的话，不需要看源码也能猜出来。

单击事件onClickListener需要两个事件ACTION_DOWN和ACTION_UP才能触发，如果先分配给它判断会导致其他事件阻塞，显然是不合理的，应该放到最后。

长按事件onLongClickListener只需要一个事件ACTION_DOWN就能触发，它应该比单击事件更早处理，但是长按也需要长时间等待（相对来说）才能触发，所以应该靠后。

触摸事件onTouchListener与onTouchEvent方法的区别是触摸事件是交由用户自己处理的，所以应该在最前面，同时会覆盖掉onTouchEvent。

View自身处理onTouchEvent是默认的一种处理方式，如果用户决定自己处理，也就不需要View自身来处理了，所以顺序应该在触摸事件后面。

这样的话我们得出了事件方法调用顺序：onTouchListener > onTouchEvent（可能不执行） > onLongClickListener > onClickListener

查看View中的dispatchTouchEvent()方法源码也能找到结果：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public boolean dispatchTouchEvent(MotionEvent event) {
    ...
    boolean result = false;	// result 为返回值，主要作用是告诉调用者事件是否已经被消费。
    if (onFilterTouchEventForSecurity(event)) {
        ListenerInfo li = mListenerInfo;
        /**
         * 如果设置了OnTouchListener，并且当前 View 可点击，就调用监听器的 onTouch 方法，
         * 如果 onTouch 方法返回值为 true，就设置 result 为 true。
         */
        if (li != null && li.mOnTouchListener != null
                && (mViewFlags & ENABLED_MASK) == ENABLED
                && li.mOnTouchListener.onTouch(this, event)) {
            result = true;
        }

        /**
         * 如果 result 为 false，则调用自身的 onTouchEvent。
         * 如果 onTouchEvent 返回值为 true，则设置 result 为 true。
         */
        if (!result && onTouchEvent(event)) {
            result = true;
        }
    }
    ...
    return result;
}

onClick和onLongClick在onTouchEvent()方法中执行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public boolean onTouchEvent(MotionEvent event) {
    ...
    final int action = event.getAction();
  	// 检查各种 clickable
    if (((viewFlags & CLICKABLE) == CLICKABLE ||
            (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE) ||
            (viewFlags & CONTEXT_CLICKABLE) == CONTEXT_CLICKABLE) {
        switch (action) {
            case MotionEvent.ACTION_UP:
                ...
                removeLongPressCallback();  // 移除长按
                ...
                performClickInternal();             // 检查单击，返回performClick()方法的执行结果
                ...
                break;
            case MotionEvent.ACTION_DOWN:
                ...
                checkForLongClick(0,x,y);       // 检测长按
                ...
                break;
            ...
        }
        return true;                        // 表示事件被消费
    }
    return false;
}

结论与分析

（1）同一个事件序列（gesture）是指从手指接触屏幕的那一刻起，到手指离开屏幕的那一刻结束，在这个过程中所产生的一系列事件，这个事件序列以down事件开始，中间含有数量不定的move事件，最终以up事件结束。

（2）正常情况下，一个事件序列只能被一个View拦截且消耗。

（3）某个View一旦决定拦截，那么这个事件序列都只能由它来处理（如果事件序列能传递给它的话），并且它的onInterceptTouchEvent不会再被调用。

ViewGroup中dispatchTouchEvent()方法源码中有一段描述的是否进行拦截，如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// Check for interception.
final boolean intercepted;
// 若当前事件为ACTION_DOWN或者子元素已经处理了事件，判断是否拦截
if (actionMasked == MotionEvent.ACTION_DOWN
        || mFirstTouchTarget != null) {
    final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
    if (!disallowIntercept) {
        intercepted = onInterceptTouchEvent(ev);
        ev.setAction(action); // restore action in case it was changed
    } else {
        intercepted = false;
    }
// 若当前事件不为ACTION_DOWN，并且没有目标来处理该事件（子元素没有处理初始事件），直接拦截
} else {
    // There are no touch targets and this action is not an initial down
    // so this view group continues to intercept touches.
    intercepted = true;
}

从上述源码可以看出，ViewGroup在如下两种情况下会判断是否要拦截当前事件：事件类型为ACTION_DOWN或者mFirstTouchTarget不为null。前者我们知道，那mFirstTarget是什么呢？当事件由ViewGroup的子元素成功处理时，mFirstTarget会被指向子元素，也就是说当ViewGroup不拦截事件并且子元素成功处理时，mFirstTouchTarget != null成立。

现在我们模拟一种情况，当手指点击在ViewGroup上时，产生一个ACTION_DOWN事件，而当前ViewGroup是允许拦截的（FLAG_DISALLOW_INTERCEPT标志位为false），那么就会调用onInterceptTouchEvent方法判断是否拦截，若返回false，则ViewGroup就不会拦截当前事件，并交给子View进行处理。子View处理完毕后，mFirstTouchTarget会被赋值指向子View。接着手指移动一段距离并松开，产生ACTION_MOVE和ACTION_UP事件，由于此时mFirstTouchEvent != null成立，所以继续判断是否拦截，若ViewGroup决定拦截ACTION_MOVE，那么mFirstTouchEvent会被重置为null，当ACTION_UP被分发的时候，两个条件都不满足则直接进入循环体的else代码语句中，不再调用onInterceptTouchEvent()方法，直接将拦截标志设为true。

现在用代码来验证一下，在View中消费ACTION_DOWN事件，然后父ViewGroupB拦截ACTION_MOVE，打印日志如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
D/Activity: dispatchTouchEvent    ACTION_DOWN
D/ViewGroupA: dispatchTouchEvent    ACTION_DOWN
D/ViewGroupA: onInterceptTouchEvent    ACTION_DOWN
D/ViewGroupB: dispatchTouchEvent    ACTION_DOWN
D/View: dispatchTouchEvent    ACTION_DOWN
D/View: onTouchEvent    消费事件（return true）
D/Activity: dispatchTouchEvent    ACTION_MOVE
D/ViewGroupA: dispatchTouchEvent    ACTION_MOVE
D/ViewGroupA: onInterceptTouchEvent    ACTION_MOVE
D/ViewGroupB: dispatchTouchEvent    ACTION_MOVE
D/ViewGroupB: onInterceptTouchEvent    拦截ACTION_MOVE
D/View: dispatchTouchEvent    ACTION_CANCEL
D/View: onTouchEvent    CANCEL
D/Activity: onTouchEvent    ACTION_MOVE
D/Activity: dispatchTouchEvent    ACTION_UP
D/ViewGroupA: dispatchTouchEvent    ACTION_UP
D/ViewGroupA: onInterceptTouchEvent    ACTION_UP
D/ViewGroupB: dispatchTouchEvent    ACTION_UP
D/Activity: onTouchEvent    ACTION_UP

可以看到当ACTION_DOWN被View消费之后就不会继续传递了，这时的mFirstTouchTarget指向View，而后续事件ACTION_MOVE被ViewGroupB拦截后，View会收到一个ACTION_CANCEL事件，表示这个事件序列的后续处理被取消。ACTION_MOVE事件被拦截后由于没有被消费，就不会再继续传递了，而是直接返回给Activity来处理，后续的ACTION_UP事件也会被ViewGroupB拦截，但这时onInterceptTouchEvent方法并没有被再次调用。

（4）某个View一旦开始处理事件，如果它不消耗ACTION_DOWN事件（onTouchEvent返回了false），那么同一事件序列中的其他事件都不会再交给它处理，并且事件将重新交给它的父元素去处理，即父元素的onTouchEvent会被调用。

（5）如果View不消耗除ACTION_DOWN以外的其他事件，那么这个点击事件会消失，此时父元素的onTouchEvent并不会被调用，并且当前View可以持续收到后续事件，最终这些消失的点击事件会传递给Activity处理。

（6）ViewGroup默认不拦截任何事件。Android源码中ViewGroup的onInterceptTouchEvent默认返回false。

（7）如果ViewGroup拦截了初始事件（ACTION_DOWN），那么它就会调用自己onTouchEvent方法来处理事件，如果拦截的不是初始事件，那么它不会自己处理，而是将事件返回给Activity。

（8）如果View当前处理的事件被上层ViewGroup拦截，View会收到一个ACTION_CANCEL事件，后续事件不会再传递过来。

（9）View没有onInterceptTouchEvent方法，一旦有点击事件传递给它，那么它的onTouchEvent方法就会被调用。

（10）View的onTouchEvent默认都会消耗事件（返回true），除非它是不可点击的（clickable和longClickable属性同时为false）。View的longClickable属性默认都为false，而clickable属性要看子类具体实现。

（11）View的enable属性不影响onTouchEvent的默认返回值。

（12）onClick会发生的前提是View是可点击的（clickable），并且它收到了down和up事件。

（13）事件传递过程是由外向内的，即事件总是先传递给父元素，然后再由父元素分发给子View，通过requestDisallowInterceptTouchEvent方法可以在子元素中干预父元素的事件分发过程，但是ACTION_DOWN事件除外。
